| 閥體材質 | WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼 |
|---|---|
| 公稱通徑 | DN15-350mm |
| 壓力范圍 | 1.6、4.0、6.4、10.0、16.0、20.0Mpa |
| 閥蓋形式 | 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃) |
| 適用介質 | 水、蒸汽、石油、天然氣等 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

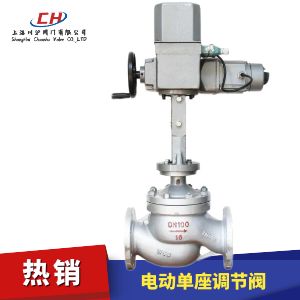

ZAZP電動單座調節閥是靠接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。 ZAZP電動單座調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。
| 公稱通徑 DN （ mm ） （閥座直徑 DN ） |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| （10） |
（12） | （15） | （20） | ||||||||||||
| 額定流量系數 Kv | 直 線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 |
27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程 （mm） | 16 | 25 | 40 | 60 | |||||||||||
| 公稱壓力 PN（MPa） | 1.0 1.6 4.0 6.4 | ||||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||
| 固有可調比 | 50 | ||||||||||||||
| 允 許 泄漏量 | 單 座 | 硬密封：Ⅳ級 軟密封：Ⅵ級 | |||||||||||||
| 套 筒 | 硬密封： II 級 軟密封：Ⅵ級 | ||||||||||||||
| 工作溫度 t （ o C） | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
| 信號范圍（ mA.DC ） | 0~10 4~20 | ||||||||||||||
| 作用方式 | 電關式 電開式 | ||||||||||||||
| 使用環境溫度 （ o C） | 電動調節閥： -20~70 o C 伺服放大器： 0~50 o C | ||||||||||||||
| 使用環境濕度 | 電動調節閥：≤ 95% 伺服放大器：≤ 85% | ||||||||||||||
| 電源電壓 | 220V 50Hz 380V 50Hz 24AC/DC | ||||||||||||||
| 公稱通徑 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 電動執行機構型 號 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
| 電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
| 電動執行機構推 力（ N ） | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
| 電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
| 全行程 時 間 （ S ） | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
| 電子型 | 30 | 30 | 48 | 60 | ||||||||
| 消耗功率（ W ） | 普通型 | 28 | 35 | |||||||||
| 電子型 | 6 | 15 | 25 | 40 | ||||||||
| 公稱通徑?DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | 460 | 530 | 630 | |||||||||
| B | 230 | 230? |
260 | |||||||||
| H 1 | 490 | 540 | 625 | |||||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| H 2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
| H 3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
| 重量（Kg） | PN 16 40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
| PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 | |
