上海川滬閥門多年來不斷創新和研發電動執行機構、調節閥結構、調節閥流量控制，形成了一個新的電動調節閥加工工藝，生產出的電動調節閥具有性能穩定、結構緊湊、重量輕、使用方便等特點。上海川滬閥門不斷汲取客戶反饋的信息，改善調節閥閥門的各項性能參數，努力達到每一個電動調節閥都是精品，每一個川滬品牌的電動調節閥都是性能可靠的產品。電話：021-5186 3046

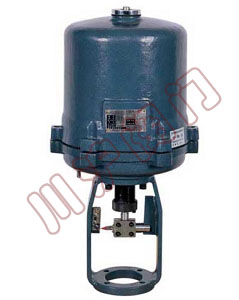

3810L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件─控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
詳細信息：3810L電動執行機構樣本下載|說明書下載

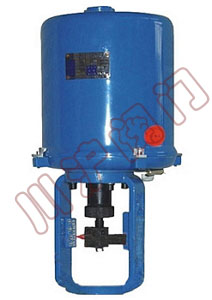

電動防爆型執行機構，默認防爆等級為ExdII BT4（其他防爆等級需要訂制），是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。
電源：AC220±50%，50HZ。
耗電功率（額定負載時）
規格A型執行器 50VA；
規格B型執行器 150VA；
規格C型執行器 220VA。
輸入信號：DC4～20mA或DC1～5V。
輸出信號：DC4～20mA（負載電阻500Ω以下）。
控制精度：基本誤差：±1% 回差≤1% 死區≤1%
工作行程調整范圍："零點"±25%"行程"20%～100%
外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
| 機型 | 普通型（S型）執行器 | 隔爆型（X型）執行器 |
|---|---|---|
| 電源電纜 | 3芯S=1.5mm2 | 3芯S=1.5mm2 外徑φ9±1 |
| 信號電纜 | 4芯S=1.5mm2 | 4芯S=1.5mm2 外徑φ11±1 |
| 電纜引入口 | 2-PF(G1/2) | 可安裝保護套管PF3/4（G3/4） |
電動小流量調節閥由3810系列(PSL系列)電動執行器及小流量調節閥體組成，執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動小流量調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。
電動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。
電動小流量調節閥調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
電動小流量調節閥適用于液體、蒸汽等 介質的主流量調節場合。

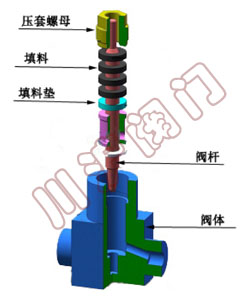

本體部分
● 閥體形式：直通鍛造閥體
● 閥體材質：20# F22 304 316
● 公稱通徑：DN1.5～DN20
● 公稱壓力：PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
連接形式：法蘭:FF RF RTJ等
螺紋:NPT
焊接:SW BW
詳細信息：電動小流量調節閥樣本下載|說明書下載

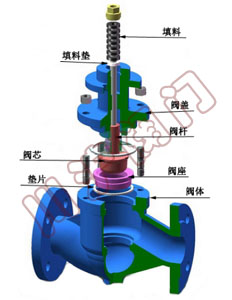

電動單座調節閥采用頂部導向結構，由3810系列(或者PSL系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動單座調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
電動單座調節閥廣 泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。
電動單座調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
電動單座調節閥根據所通過的介質不同，有標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)之分。
● 閥體形式：直通鑄造球型閥
● 閥體材質：ZG230-450 ZG1Cr18Ni9
● 公稱通徑：DN20-DN300
● 公稱壓力：PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB
JIS 10K 20K 30K 40K
● 連接形式：法蘭：FF RF RTJ等
螺紋：（適用于1"以下）
焊接：SW BW
● 結構長度：符合IEC534
詳細信息：電動單座調節閥樣本下載|說明書下載

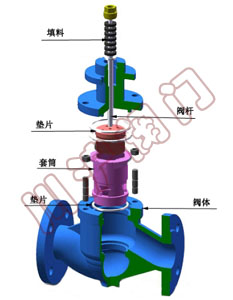

電動套筒調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和套筒調節閥體組成。電動套筒調節閥內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動套筒調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
電動套筒調節閥根據所通過的介質不同，有標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)之分。
● 閥體形式：直通鑄造球型閥
● 閥體材質：ZG230-450 ZG1Cr18Ni9
● 公稱通徑：DN20-DN300
● 公稱壓力：PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB
JIS 10K 20K 30K 40K
● 連接形式：法蘭：FF RF RTJ等
螺紋：（適用于1"以下）
焊接：SW BW
● 結構長度：符合IEC534
詳細信息：電動套筒調節閥樣本下載|說明書下載
常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型：閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管：密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型：采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
 |
 |
 |
 |
|---|---|---|---|
| 標準型 | 高溫型 | 低溫型 | 波紋管型 |
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允許壓差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器 | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公稱壓力(MPa) | 0.6、1.6、2.5、4.0、6.4 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 閥芯形式 | 平衡式閥芯(套筒導向) | |||||||||||||
| 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
